硅酸鎂鋰

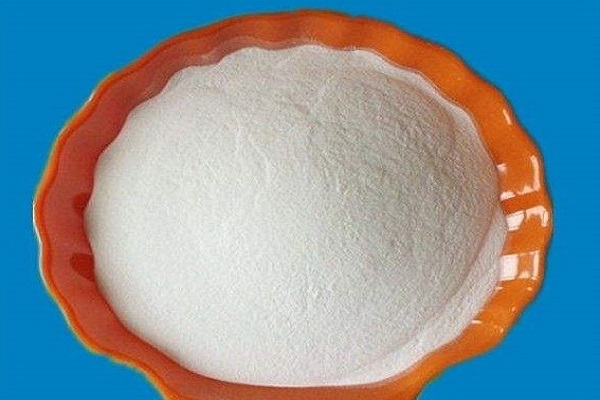

本品是經過水洗提純改性的天然硅酸鎂鋰，不溶于水和乙醇，呈化學惰性，在水中高速分散或研磨后能形成觸變凝膠，對PH值變化不敏感，吸附能力強。分子式為3MgO.15Al2O3.8SiO2.9H2O,不以氧化物存在，以硅酸鎂鋁晶體形式存在

PH值（3%水溶液）                    9.1

分散粘度(3%固含量)                  9500 cps

濕篩余量（+325目）                 0.004%

水份(攝氏105度)                    5%

灼燒失量(攝氏600度)                   9%

細菌總數(cfu/g)                        189

重金屬含量(以pb計)                1.7ppm

砷含量                                  0.8 ppm

一、硅酸鎂鋁在涂料中起的作用：防沉，增稠，觸變。

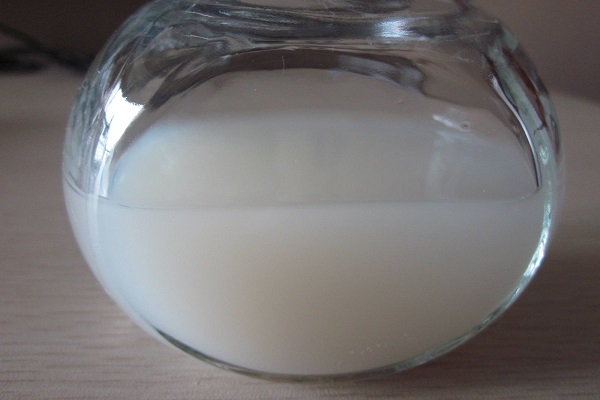

二、硅酸鎂鋁起懸浮作用的機理：硅酸鎂鋁在水介質中形成“卡片宮”式的締合網絡結構，在已形成的締合網絡結構體系中，該體系非常的穩定，可對于體系中的固體顆粒，乳液和氣體產生穩定、有效而均質的托舉和懸浮，防止它們因重力作用而下沉。從而體現出硅酸鎂鋁獨特而優異的防沉性能。

三、硅酸鎂鋁在涂料中起觸變作用的機理:如果對上述問題體現施足夠大的剪切力，則卡片宮式締合網絡結構被打破，導致體系粘度大幅降低，流動性變好，如果停止施加外部剪切力，體系則可逆轉，循環往復，隨需而變。

四、涂料中加入硅酸鎂鋁的優點：

（1）改善涂料液體分層，令到涂料外觀均勻一致。

（2）可替代部分合成高分子增稠劑。

（3）防止漆膜流掛現象，可建立厚層涂料。

（4）產生懸浮作用，防止顏料沉積

（5）防止涂布（滾涂）時涂料的飛濺

（6）增進節省，硅酸鎂鋁與有機增稠劑結合使用比其單獨使用更經濟。

（7）增強穩定性，穩定的高溫粘度，硅酸鎂鋁凝膠對熱不敏感 使用方便、成本低廉： 一般涂料中，每噸涂料只需添加該產品3-5公斤的比例，通常每噸硅酸鎂鋁可生產150-200噸涂料，尤其適用于生產高中檔涂料，一般常與羥乙基纖維素（HEC）、合成類乳液增稠劑等配合使用

五、使用方法：（兩種）    （1）在研磨的最后階段加入    （2）低剪切體系可使用預凝膠 用無機凝膠的涂料不可多用灰鈣粉，因過量的Ca2+會減弱凝膠體的流變性，使涂料上部出現少量脫水，影響外觀美感。
